Jednoradové guľkové ložiská s kosouhlým stykom

Guličkové ložiská s kosouhlým stykom môžu znášať radiálne aj axiálne zaťaženie v jednom smere.Jednoradové guľkové ložiská s kosouhlým stykom určené pre vysoké frekvencie otáčania a vysokú presnosť uloženia majú odlišnú vnútornú konštrukciu ložiskových krúžkov, veľkosť stykového uhla guľky s obežnými dráhami ložiskových krúžkov, vyhotovenie klietky voči štandardným guľkovým ložiskám , čo zaisťuje vysoký stupeň presnosti chodu.

Axiálne guľkové ložiská s kosouhlým stykom

Sú určené na absorpcia axiálneho a radiálneho zaťaženia. Vyznačujú sa vysokou nosnosťou a vysokou axiálnou tuhosťou. Vhodné pre maximálne rýchlosti. Prevedenia: Jednosmerné axiálne guľkové ložiská s kosouhlým stykom, dvojsmerné axiálne guľkové ložiská s kosouhlým stykom.

Dvojradové naklápacie guľkové ložiská

Naklápacie guľkové ložiská majú dva rady guľôčok, spoločnú guľovú obežnú dráhu na vonkajšom krúžku a dve hlboké neprerušované drážky obežnej dráhy vo vnútornom krúžku. Schopnosť naklápania pri  zachovaní funkčnosti určuje použitie ložísk v prípadoch, kde sa  predpokladá určitá nesúosovosť dier v uložení alebo priehyb a kmitanie hriadeľa.

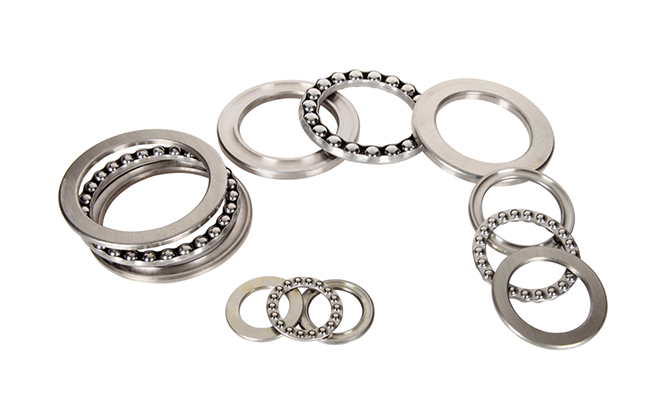

Axiálne jednosmerné a obojsmerné guľkové ložiská

Dokážu absorbovať vysoké axiálne sily. Jednosmerné axiálne ložiská sa  skladajú z dvoch plochých krúžkov s obežnými dráhami a guľôčok vedených klietkou. Obojsmerné axiálne guľkové ložiská majú dve klietky s guľkami medzi stredným hriadeľovým krúžkom a obidvoma telesovými krúžkami s rovnými úložnými plochami. Ložiská musia byť počas prevádzky trvale zaťažené určitou axiálnou silou

Jednoradové guľkové ložiská so štvorbodovým stykom

Štvorbodové ložiská sú  určené hlavne na  prenášanie axiálnych zaťažení Ložiskové krúžky sú navrhnuté tak, aby prenášali axiálne zaťaženie v oboch smeroch. Vnútorný krúžok má dve časti. Preto je možné umiestniť vysoký počet guľôčok a tým zabezpečiť vysokú únosnosť ložísk. Ložiská sú rozoberateľné, vonkajší krúžok s klietkou je možné montovať do uloženia samostatne.

Keramické guľôčkové ložisko

Plne keramické alebo hybridné ložiská (oceľové krúžky, keramické valivé telesá). Vyznačujú sa vyššou životnosťou v porovnaní s oceľovými ložiskami. Menej oderu a trenia. Odolnejšie voči vyššej teplote. Odolné voči korózii. Elektricky izolačné. Hladší chod s nízkou hlučnosťou.

Dvojradové guľkové ložiská s kosouhlým stykom

Optimálnou veľkosťou guliek a ich primknutím k obežným dráham dosahujú relatívne vysoké únosnosti. Môžu pomerne dobre zachytávať radiálne a axiálne zaťaženia v obidvoch smeroch a sú vhodné i pre vysoké frekvencie otáčania.

Dvojradové naklápacie guľkové ložiská

Schopnosť naklápania pri zachovaní funkčnosti určuje použitie ložísk v prípadoch, kde sa predpokladá určitá nesúosovosť dier v uložení alebo priehyb a kmitanie hriadeľa. Vzhľadom k malému stykovému uhlu a nedokonalému primknutiu guliek k obežným dráham nie sú vhodné pre zachytávanie väčších axiálnych síl.

Dvojradové súdkové ložiská

Zabezpečené rovnomerné rozloženie zaťaženia na valivé telesá aj pri menších výkyvoch hriadeľa, prípadne pri nedodržaní súosovosti úložných plôch ložísk.

Dobre pracujú pri nižších prevádzkových teplotách a vyšších otáčkach. Prenášajú vyššie axiálne zaťaženie, vyššie kombinované zaťaženie, majú dlhšiu trvanlivosť.

Axiálne súdkové ložiská

Zachytávajú veľké axiálne sily, no svojou konštrukciou s guľovými obežnými dráhami a zaťažením pod určitým uhlom sú schopné súčasne prenášať aj radiálne zaťaženie. Ložiská sú rozoberateľné, čo umožňuje jednoduchšiu montáž samostatných krúžkov do uloženia

Konštrukčné usporiadanie umožňuje vzájomné naklopenie krúžkov oproti sebe. Týmto sú schopné eliminovať aj určitý priehyb pripojovacích súčastí. Nájdu uplatnenie v uloženiach, kde sú kladené vysoké nároky na prenos zaťažujúcich síl.

Axiálne valčekové ložiská

Axiálne valčekové ložiská majú vysokú axiálnu únosnosť, sú extrémne tuhé a dokážu znášať axiálne sily v jednom smere. Axiálne valčekové ložiská majú väčšiu únosnosť ako axiálne ihlové ložiská s rovnakým priemerom ložiska.

Axiálne valčekové ložiská sú vhodné najmä tam, kde vysoké axiálne a nárazové bloky sa vyskytujú v jednom smere a nie sú prítomné žiadne radiálne zaťaženia, únosnosť porovnateľných axiálnych guľkových ložísk už nie je dostatočná.

Časti ložísk môžu byť namontované samostatne.

Kĺbové ložiská

Klzné ložiská sa používajú v mnohých priemyselných odvetviach, kde je potrebné efektívne prenášať oscilačne pohyby a možné nesúosovosti. Radiálne klzné ložiská sa skladajú z jedného vnútorného a jedného vonkajšieho krúžku , ktoré majú guľové klzné plochy. Môžu zachytávať aj axiálne zaťaženie určitej veľkosti v obidvoch smeroch. Poskytujú vysokú spoľahlivosť, dlhú životnosť a minimálnu údržbu.

Jednoradové valčekové ložiská

Valčekové ložiská sú určené na prenos veľkej radiálnej sily. Vynikajú vysokou únosnosťou a tuhosťou

Tieto ložiská sú demontovateľné a sú dostupné aj v dvojradovom prevedení. Zvlášť vhodné pre vyššie rýchlosti.
